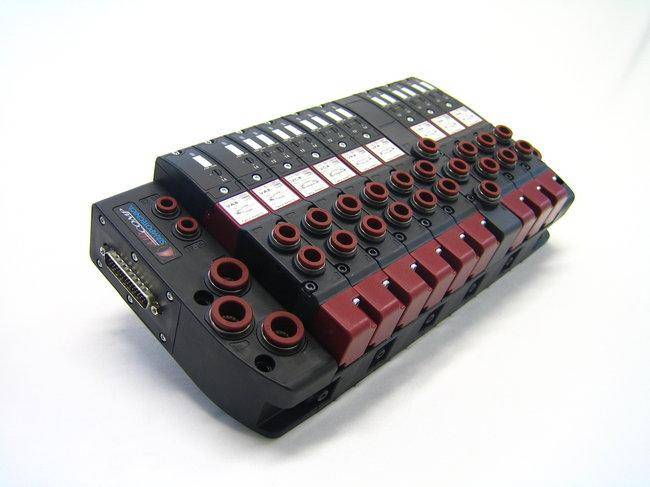

SIM 150
Celem, który przyświecał projektowaniu serii AIRCOMP SIM 150 było usprawnienie funkcjonowania tradycyjnych wysp zaworowych, przy jednoczesnej redukcji gabarytów. Dzięki opracowaniu nowego, zintegrowanego pilota, możliwe było rozwinięcie całej linii mniejszych modułowych rozdzielaczy rozmiaru 22mm. Charakterystyczną cechą nowego pilota jest sposób jego mocowania do zaworu - jest on umiejscowiony tylko po jednej stronie, bez względu na to czy jest to zawór monostabilny czy bistabilny. To rozwiązanie zmniejsza zdecydowanie całkowity rozmiar wyspy zaworowej. Przyłącze elektryczne zapewnia modułowa karta elektroniczna przystosowana do pracy ze złączem typu multipin 44. Szeroka oferta dostępnych opcji zaworowych wraz z możliwością dowolnej konfiguracji modułów, czyni serię 150 szczególnie uniwersalną, a przez to zdolną do spełniania różnoroodnych oczekiwań rynku.
PODSTAWOWE DANE TECHNICZNE
Medium |
filtrowane powietrze |
Temperatura robocza |
od -5oC do +50oC |
Ciśnienie robocze | od podciśnienia do 10bar |
Ciśnienie pilota | od 3 do 7 bar |
Przepływ | 800 Nl/min |
Ilość zaworów | od 2 do 20 |
Ilość pilotów | od 1 do 40 |
Rozmiar zaworu | 22mm |
Materiał konstrukcyjny |
technopolimer |
Napięcie | 24V DC ±10% |
Moc |
0,65W/pilot |
Klasa ochrony | IP65 |
Przyłącze elektryczne | multipin 44 |
Sposób zamocowania wyspy |
śruby, łapy, szyna DIN |
